Případová studie · Kompletní realizace

Branding a orientační systém parkovišť pro TSK Praha

Od grafického systému a přípravy jednotlivých objektů přes tisková data až po výrobu a instalaci. Kompletní projekt v režii Foxo.

Poptat podobný projekt

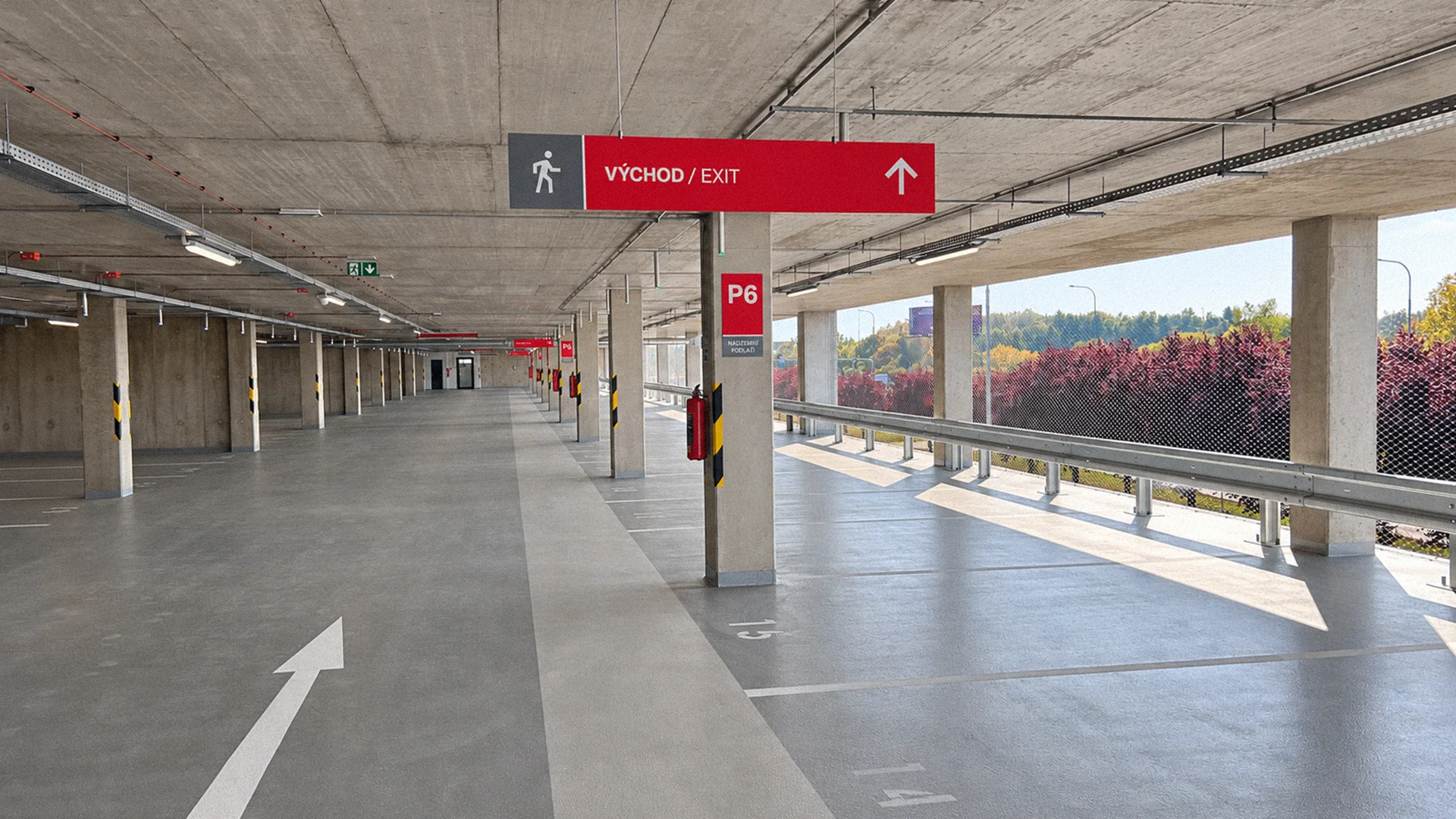

Závěsné směrové značení a označení podlaží v parkovacím objektu TSK.

Klient: Technická správa komunikací hl. m. Prahy, a.s.
Realizace: Foxo · návrh, příprava, výroba a instalace
Vybrané projekty: Nové Butovice, Roztyly, Dědina, Opatov

Jeden systém.
Různé parkovací objekty.

Parkovací objekt potřebuje sdělovat mnoho informací: kudy se vjíždí, ve kterém podlaží se návštěvník nachází, kde je výtah nebo pokladna a jak se platí. Tyto informace musí fungovat společně a odpovídat konkrétnímu prostoru.

Pro TSK Praha jsme zajistili celý projekt brandingu a orientačního systému. Vytvořili jsme společná grafická pravidla, připravili jejich aplikaci na jednotlivé objekty a navázali výrobou a instalací komunikačních materiálů.

Foxo odpovídalo za všechny fáze: návrh, přípravu projektu, grafiku, DTP, výrobu i instalaci.

Rozsah spolupráce

Co jsme zajistili

01
Návrh řešení a grafický systém
Začali jsme pravidly, která propojí různé parkovací objekty. Vytvořili jsme grafický manuál pro označení objektů, orientační prvky a provozní informace. Systém pracuje se společnou barevností, typografií a piktogramy a rozlišuje informace pro řidiče a chodce.
02
Příprava konkrétního projektu
Společný systém jsme rozpracovali pro jednotlivé lokality. Situační podklady určují, které prvky patří na vjezdy, fasády, do garáží nebo ke schodištím a platebním místům. Každý objekt vyžaduje vlastní sestavu, rozměry a rozmístění prvků.
03
Grafické návrhy jednotlivých prvků
Připravili jsme grafiku pro označení objektů, směrové cedule, čísla podlaží, piktogramy, provozní informace i polepy parkovacích technologií. Jednotný vzhled jsme přizpůsobili konkrétním názvům, formátům a informačnímu obsahu.
04
Tisková a výrobní data — DTP
Z návrhů vznikly podklady pro skutečnou výrobu. Zpracovali jsme sazbu, jednotlivé formáty, rozměry a výrobní soubory. Výrobní příprava propojuje identifikaci prvku s jeho grafikou a místem instalace.
05
Výroba komunikačních materiálů
Zajistili jsme výrobu navržených cedulí, panelů, informačních materiálů a polepů. Jednotlivé výstupy tvoří sestavu pro konkrétní parkovací objekt a navazují na jeho projektové a grafické podklady.
06
Instalace v místě použití
Součástí dodávky byla také instalace. Návrhy a výrobní podklady jsme převedli do reálného prostoru: na fasády a vjezdy, do jednotlivých podlaží i k provozním a platebním místům. Foxo zajistilo všechny fáze projektu až po osazení na místě.

Od pravidel k jednotlivým prvkům

Grafický manuál, situační podklady a výrobní data na sebe navazují. Díky této přípravě má každý prvek svou podobu, rozměr a konkrétní místo v objektu.

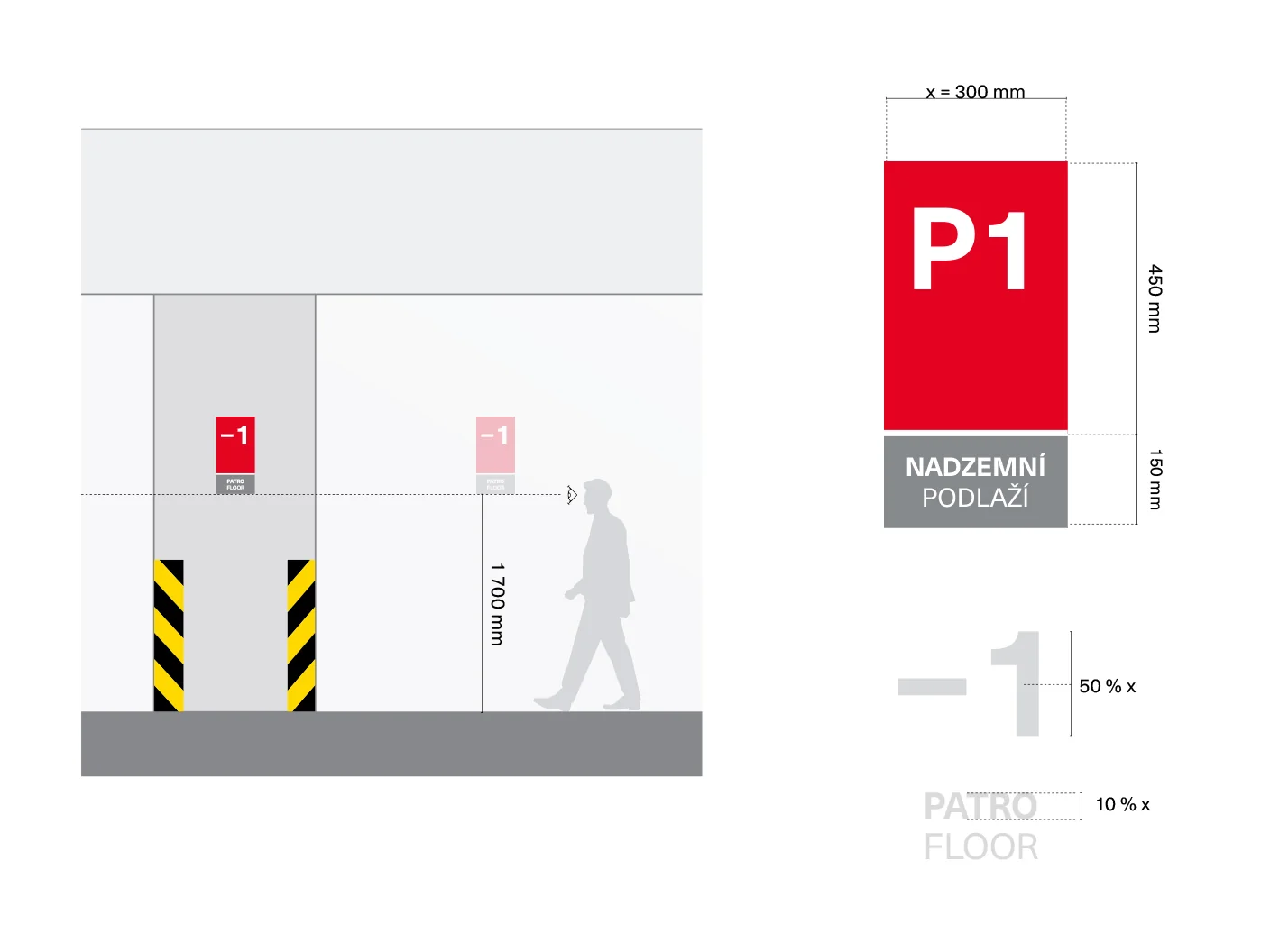

Grafický manuál TSK s rozměry označení P1 a nákresem umístění na sloupu — Ukázka grafického manuálu: označení podlaží a jeho umístění na sloupu.

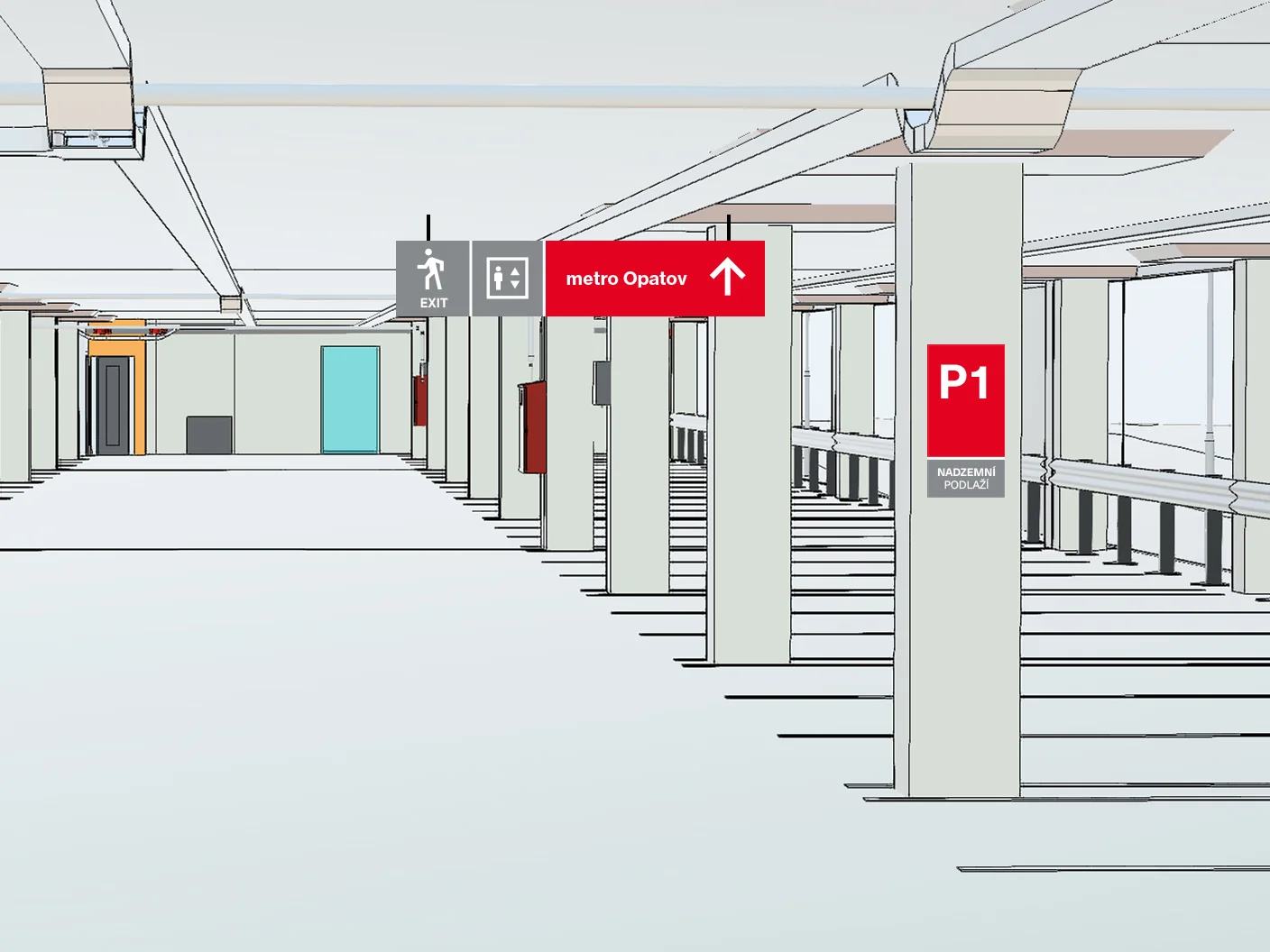

Projektová vizualizace garáže se závěsnými tabulemi a označením podlaží P1 — Vizualizace rozmístění směrových tabulí a označení podlaží v interiéru parkoviště.

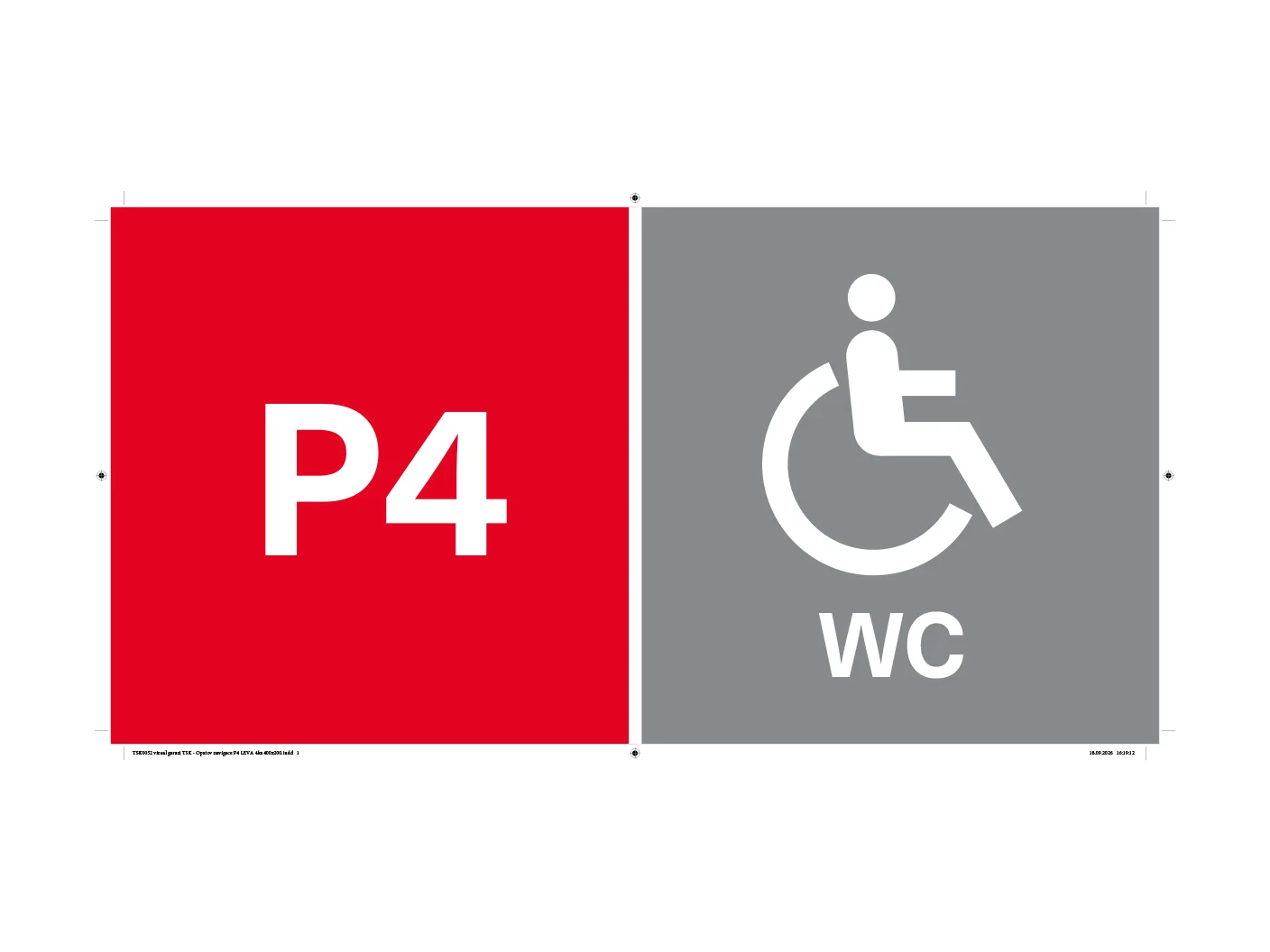

Grafické podklady červené cedule P4 a šedé cedule bezbariérového WC — Tisková data označení podlaží P4 a piktogramu bezbariérového WC.

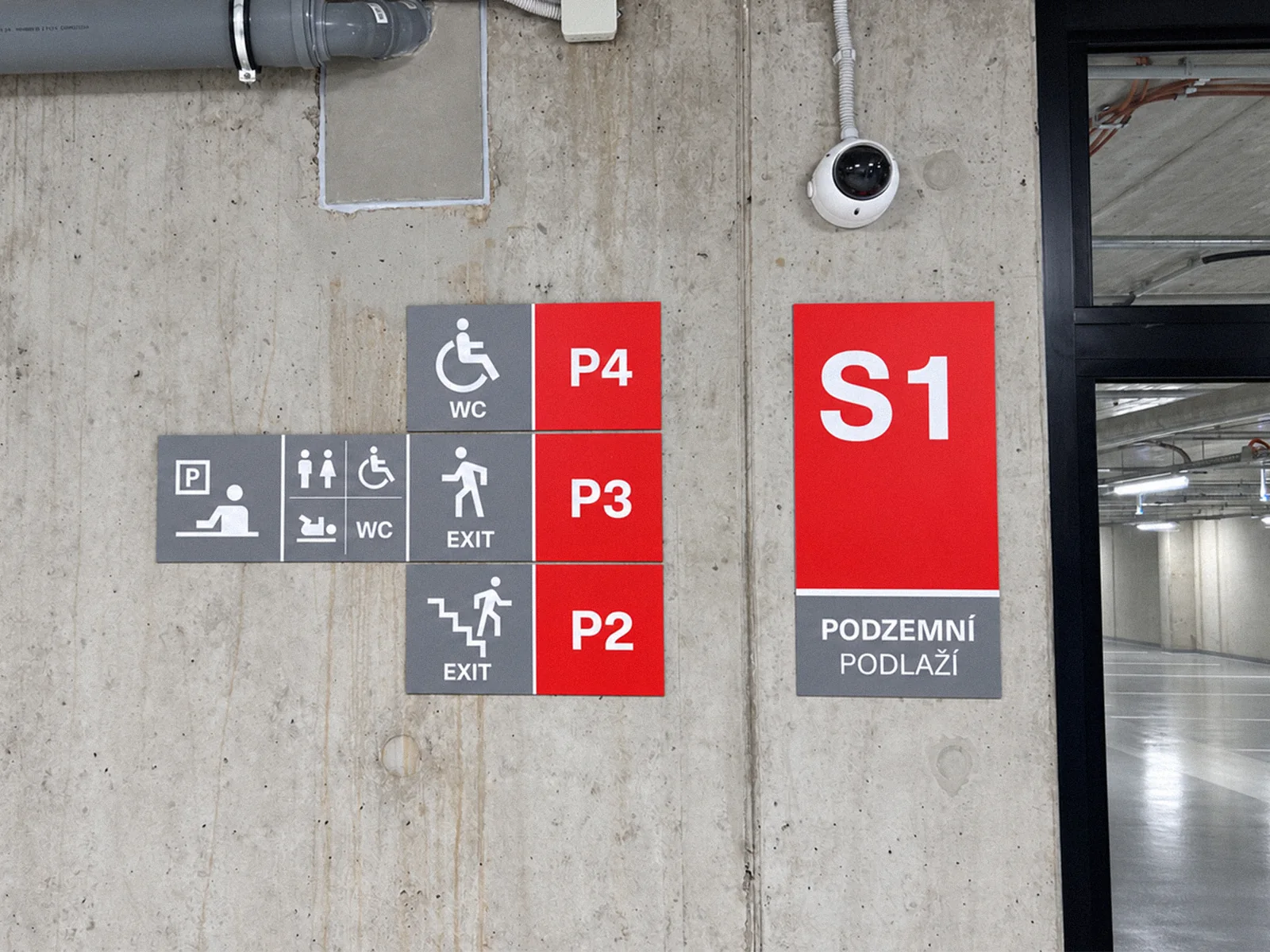

Červené cedule P4 a S1 a šedé směrové tabulky na betonové stěně u schodiště — Hotové označení podlaží, schodiště a služeb v parkovacím objektu.

Výsledek v prostoru

Příprava pokračuje až k instalovanému prvku

Cedule v návrhu musí odpovídat ceduli, která se vyrobí a osadí. Propojení grafiky s umístěním a výrobními podklady je podstatnou součástí celého projektu.

Co všechno projekt zahrnuje

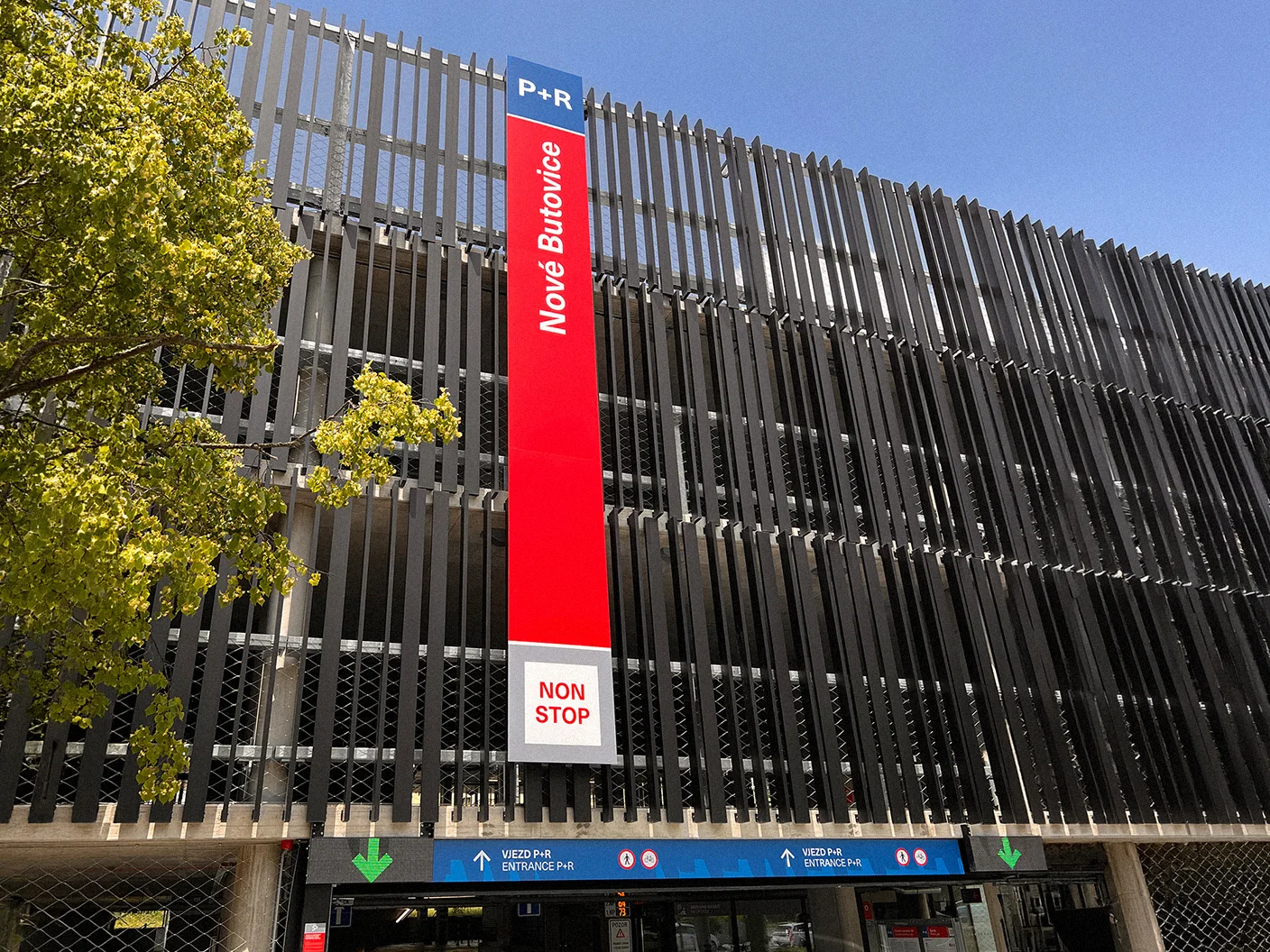

Červené svislé označení Nové Butovice na fasádě parkovacího objektu — Fasádní označení P+R Nové Butovice a navigace nad vjezdem.

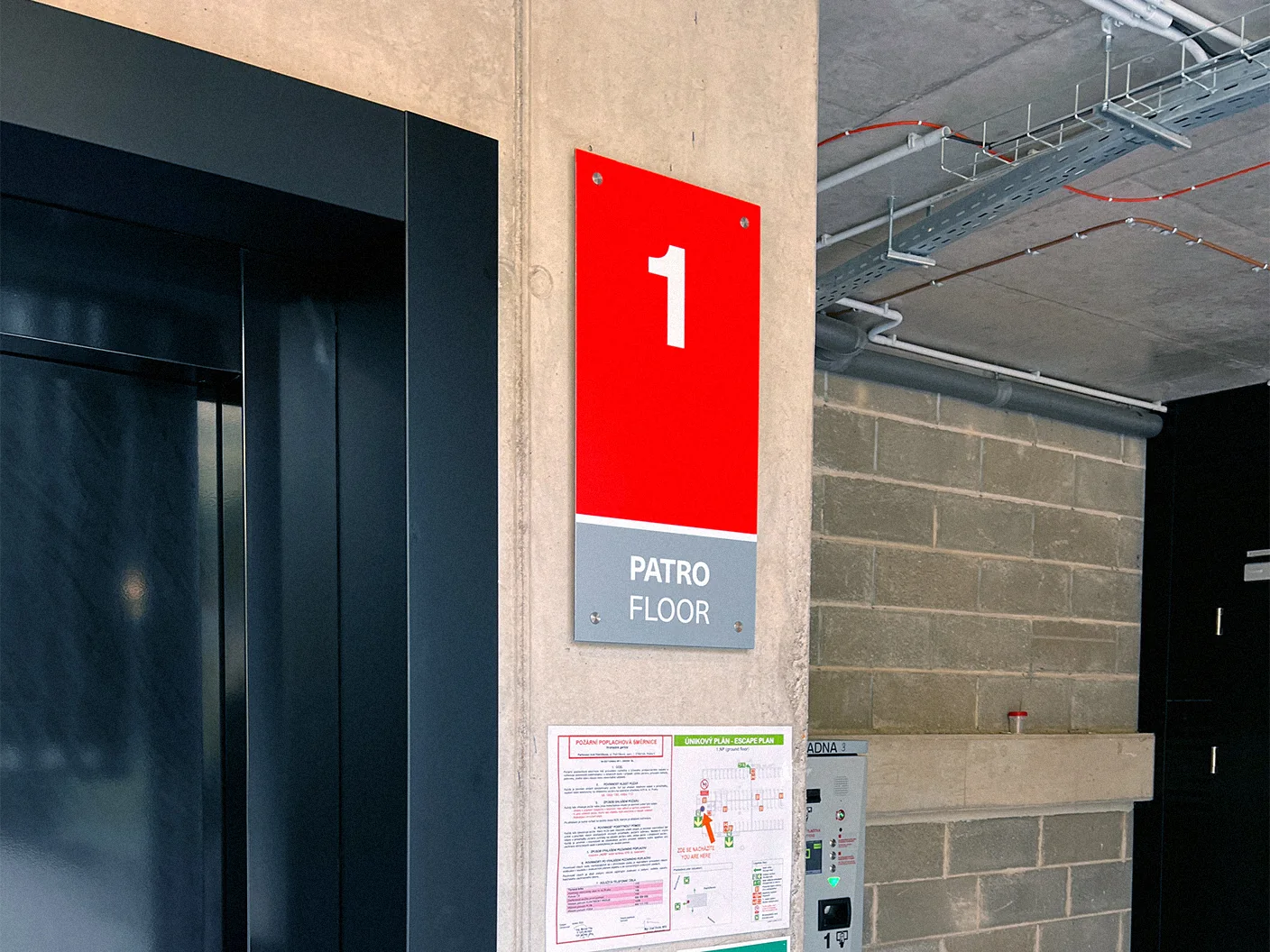

Červené označení prvního patra a provozní informace na sloupu v P+R Nové Butovice — Označení podlaží na sloupu a návazné provozní informace v P+R Nové Butovice.

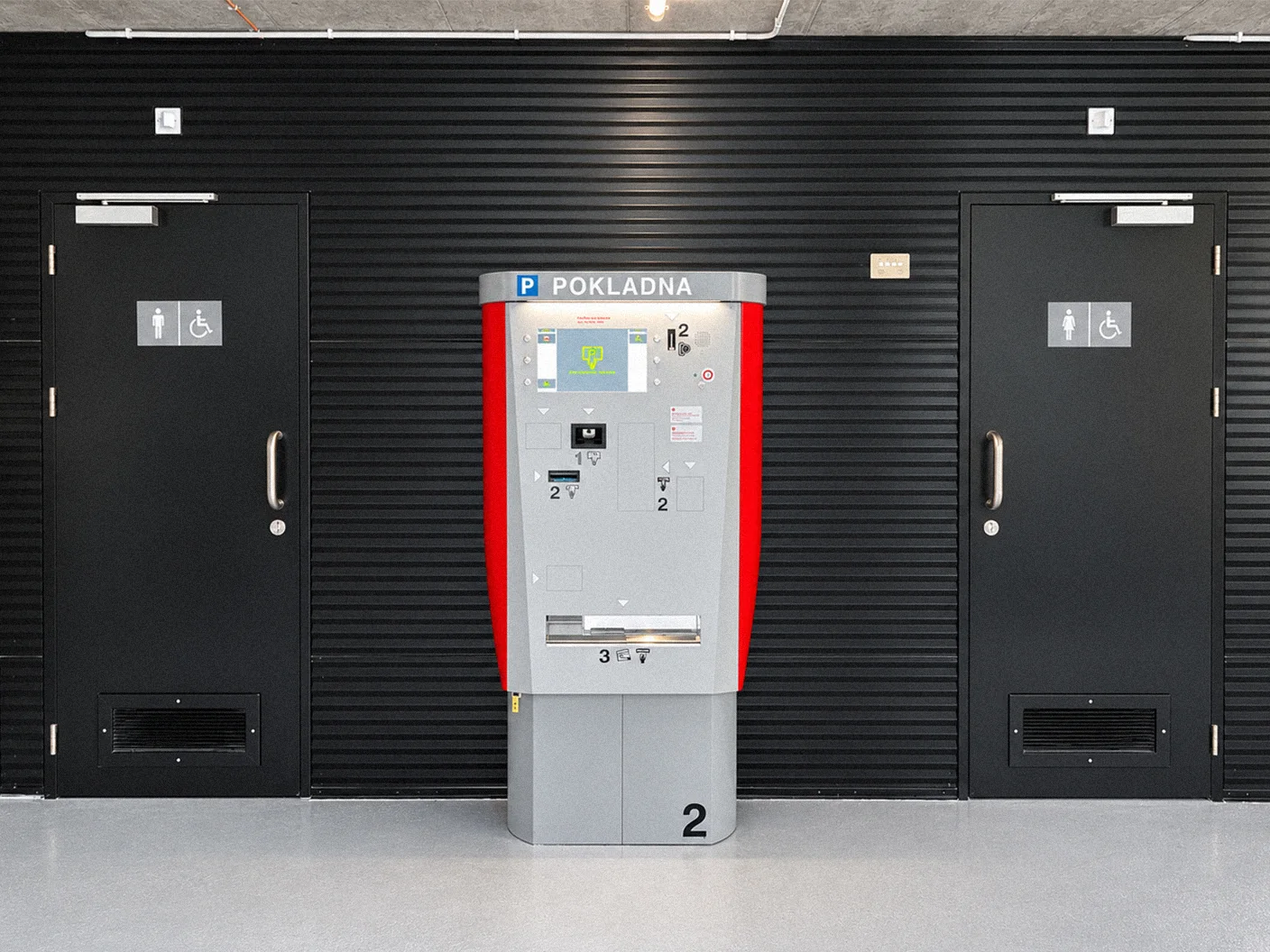

Platební pokladna s červenými boky a označení okolních dveří v P+R Nové Butovice — Polep platební pokladny a označení okolních dveří v P+R Nové Butovice.

Označení parkovacích objektů a vjezdů
Orientační prvky pro řidiče a chodce
Směrové cedule a označení podlaží
Piktogramy a označení služeb
Ceníky, provozní řády a platební návody
Polepy parkovacích a platebních technologií

Popisovaná grafická identita a orientační systém jsou oddělené od dopravního značení a požárního značení únikových cest, která mají vlastní projekty a schvalovací procesy.

Výroba a instalace jsou součástí dodávky

Za návrhem následuje výroba konkrétních materiálů a jejich osazení. Foxo zajistilo návaznost mezi přípravou, výrobou a prací přímo v parkovacích objektech.

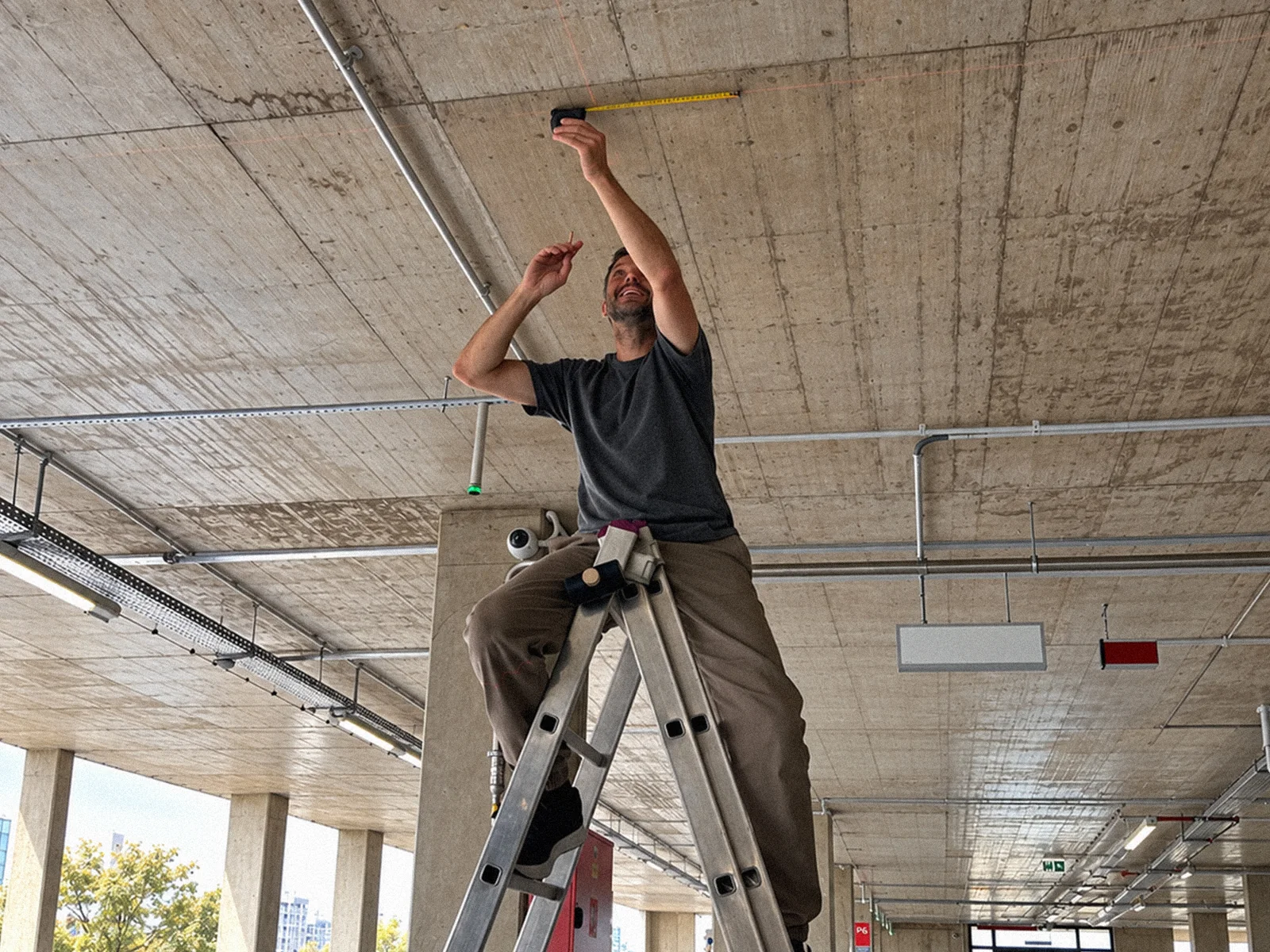

Montážník na žebříku při osazování závěsné navigace v garáži — Realizace zahrnuje přípravu a osazení závěsných orientačních prvků.

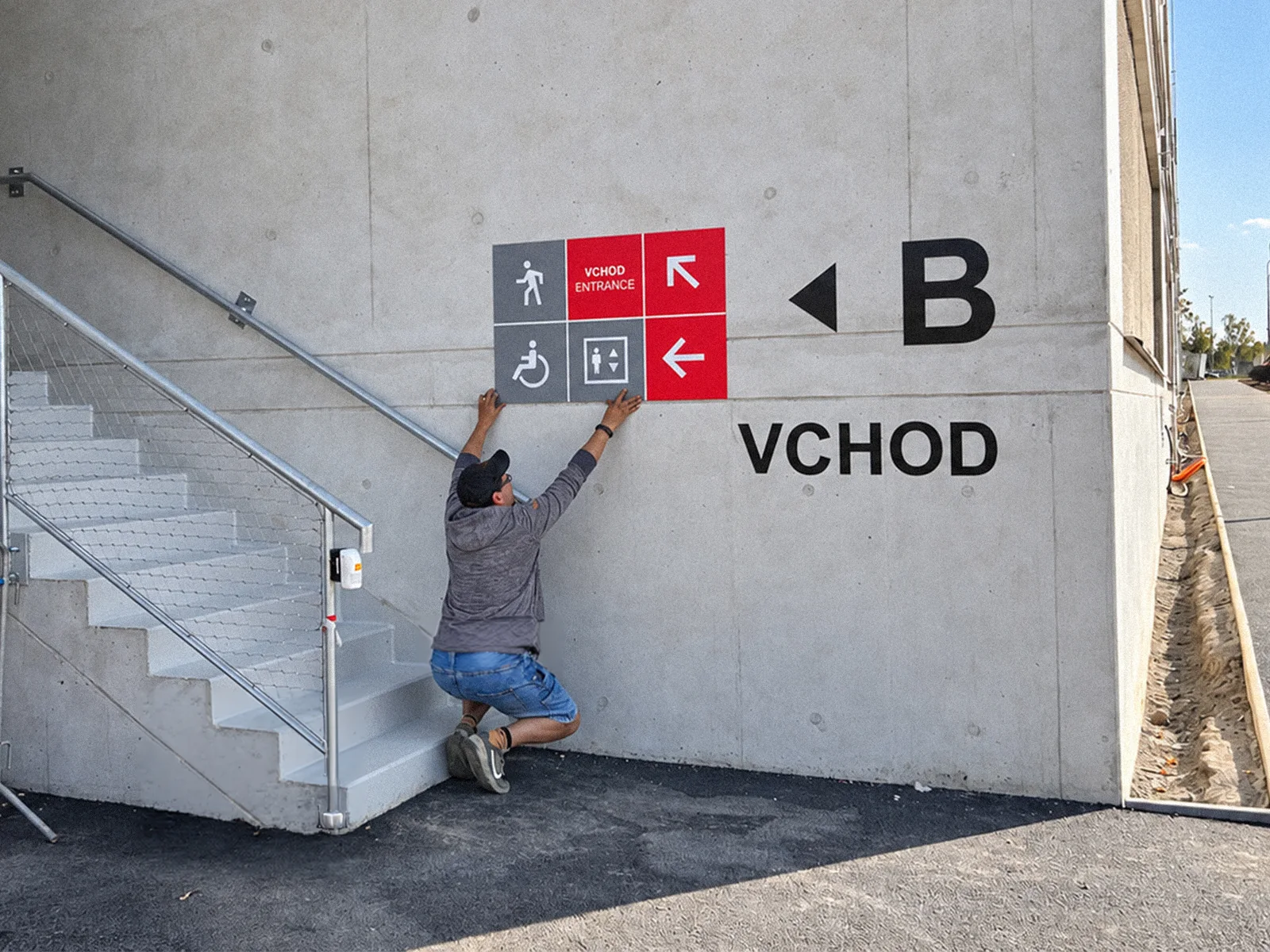

Montážník připevňuje orientační tabule vedle schodiště u vstupu B — Instalace směrových tabulí u venkovního schodiště a vstupu.

Společný systém v různých lokalitách

Každý objekt má vlastní dispozici a potřebuje konkrétní řešení. Vybrané projekty ukazují různé aplikace stejné grafické identity.

Nové Butovice

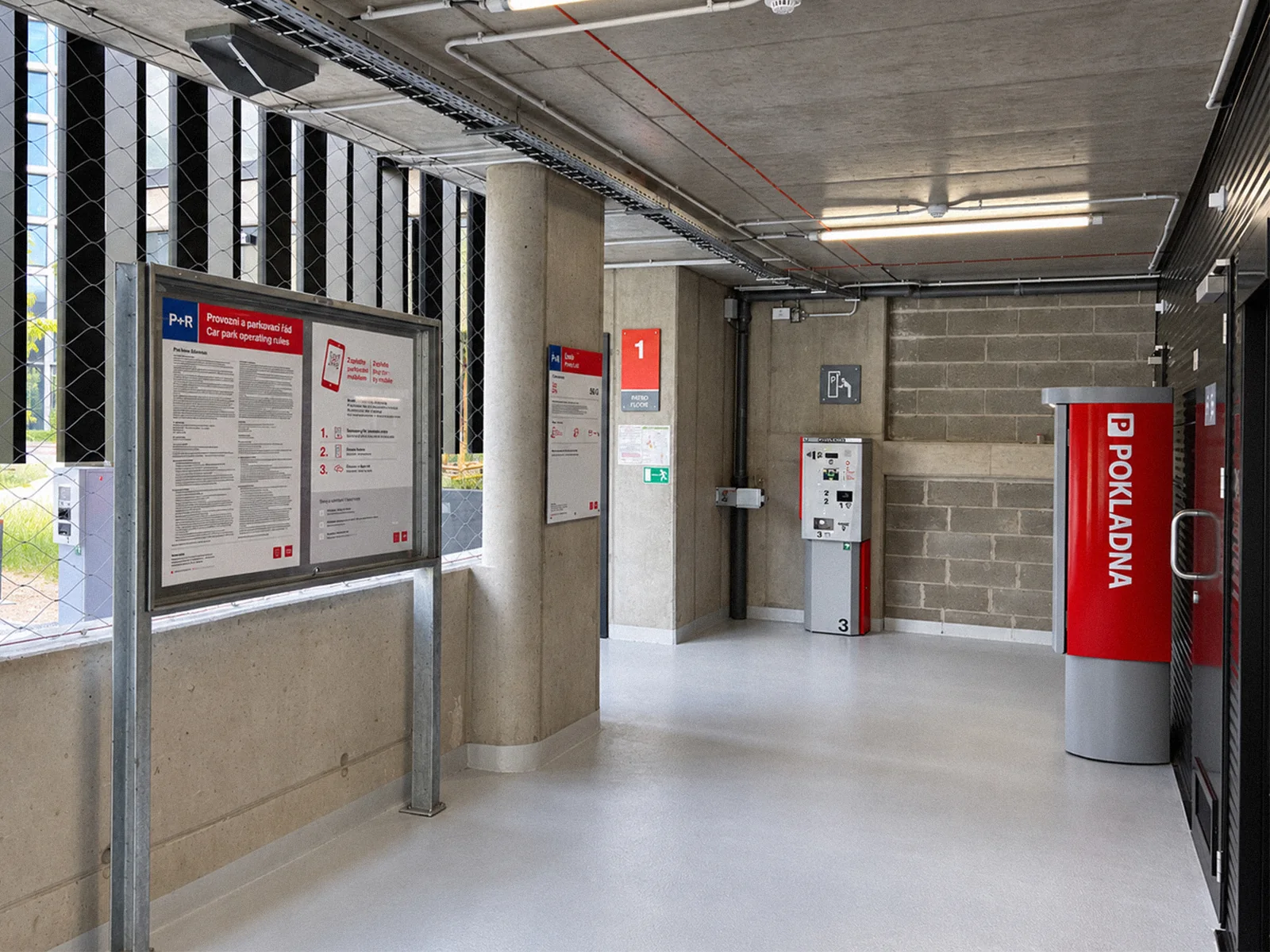

Projekt propojuje označení objektu, navigaci mezi podlažími a informace u platebních míst. Podklady zahrnují také polepy pokladen a další provozní komunikaci.

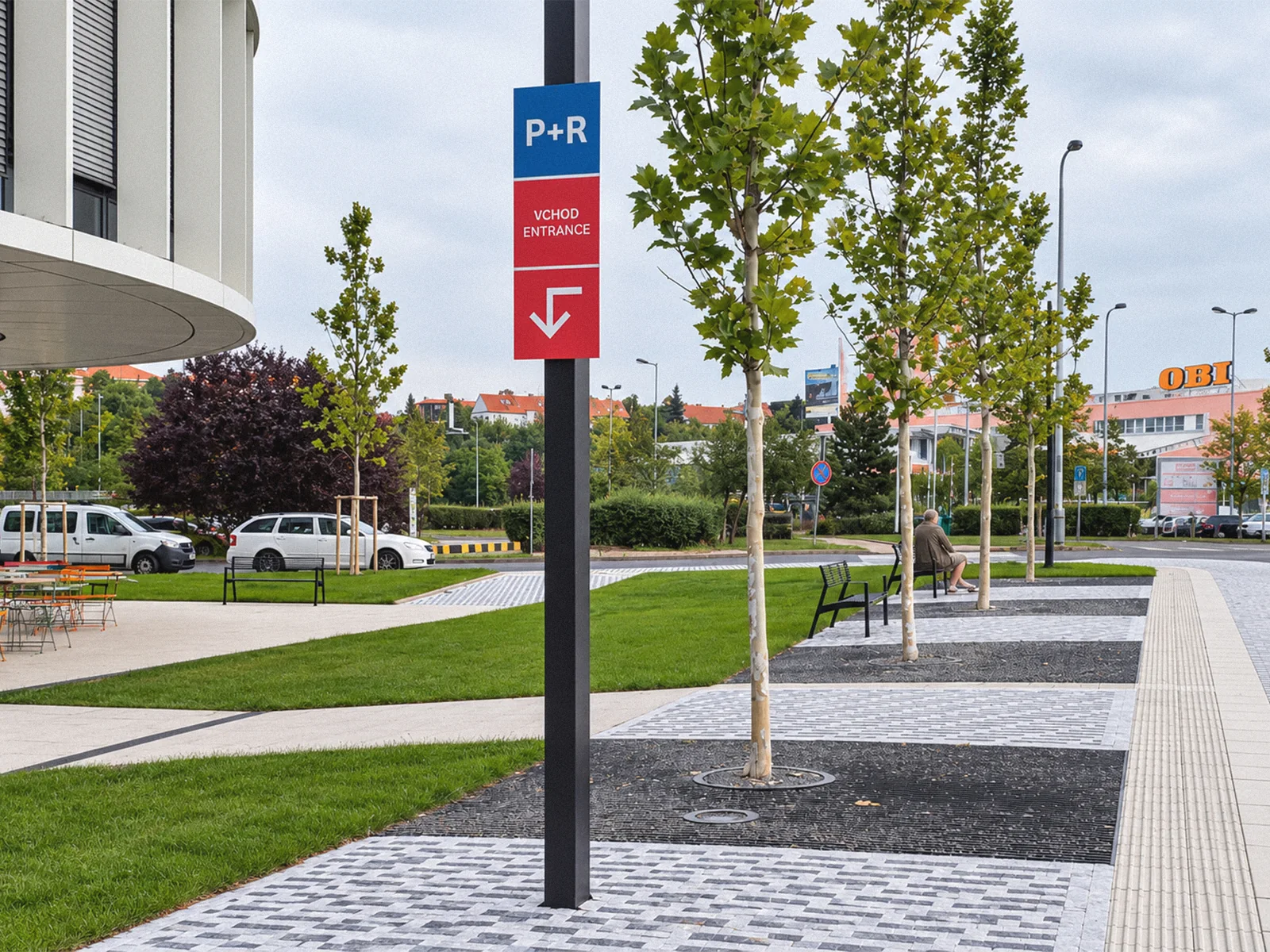

Roztyly

Aplikace společného vizuálního systému na konkrétní parkoviště. Situační podklady doplňují grafické návrhy ceníků a provozních informací.

Dědina

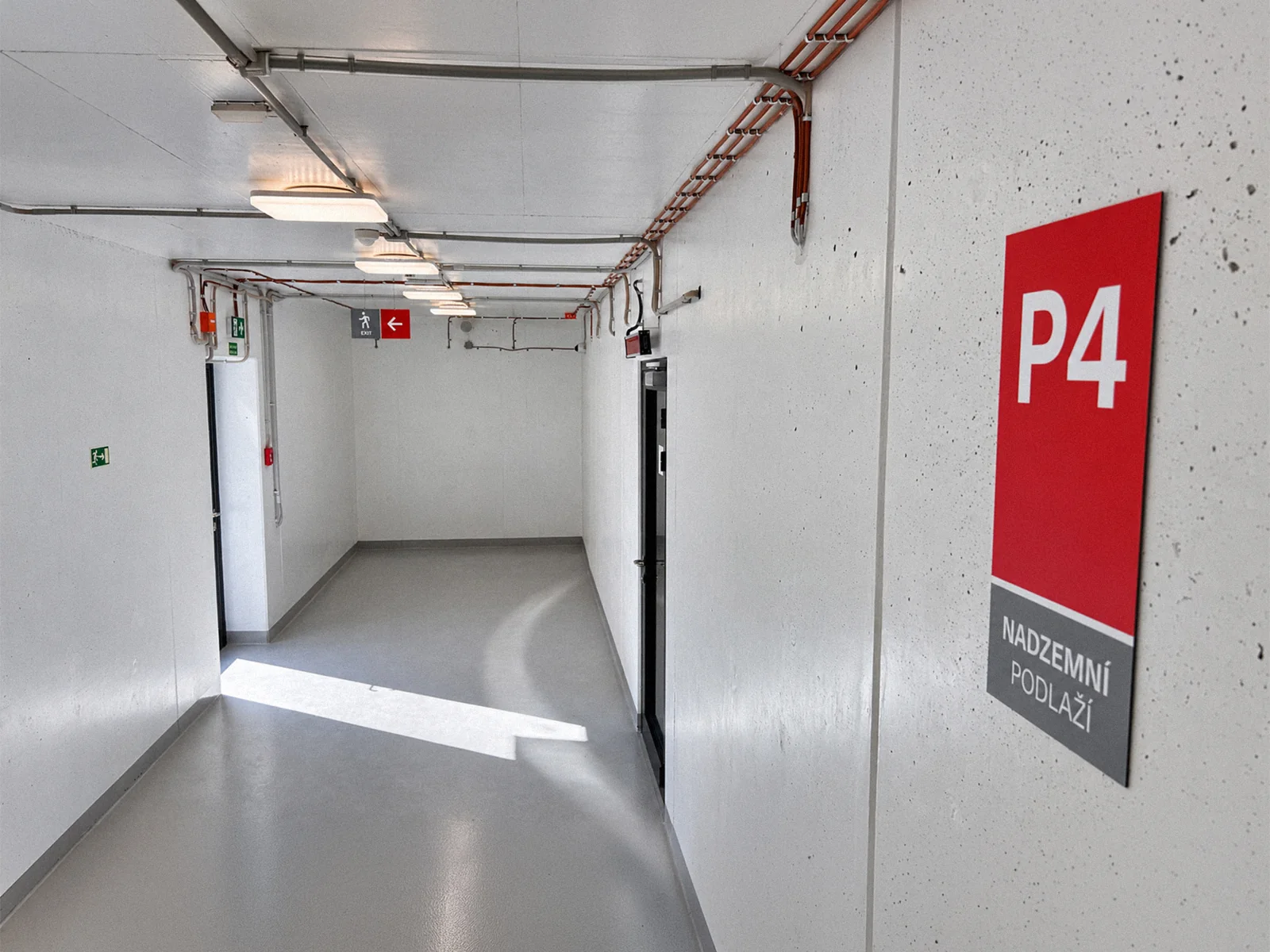

Podrobně rozpracovaná navigace a označení podlaží, směrové cedule a piktogramy. Výrobní soupis propojuje jednotlivé prvky s jejich projektovou přípravou.

Opatov

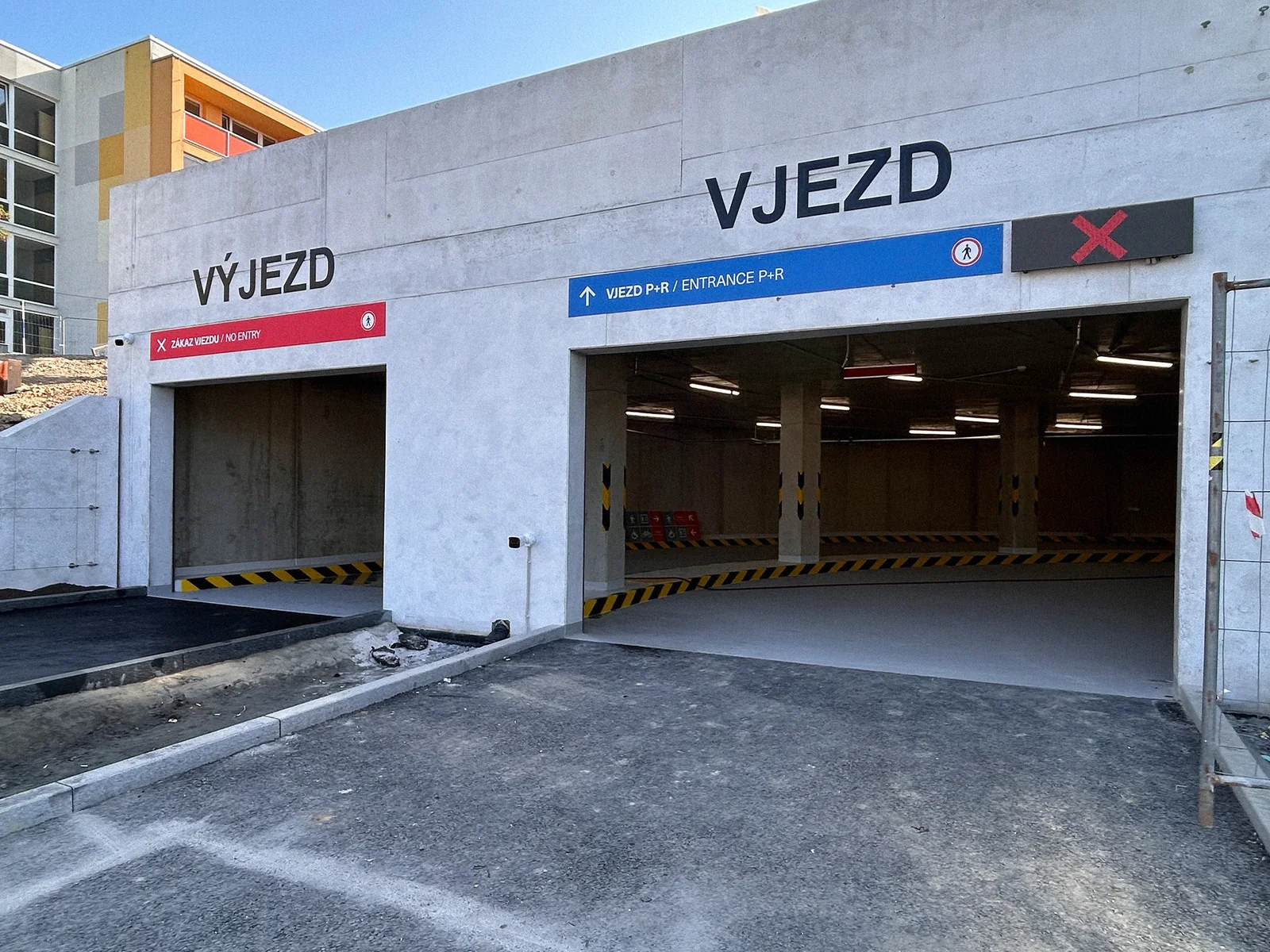

Rozsah podkladů zahrnuje fasády, navigaci garáží a schodišť, označení velínu i provozní informace. Jednotný systém se uplatňuje v exteriéru i uvnitř objektu.
